SCOB立体光源介绍

SCOB立体光源概述

      SCOB立体光源是英文Stereoscopic Chip on Board的缩写,指将发光晶片通过特殊材料直接键合到镀银合金光源支架上的特殊工艺。SCOB立体光源是以COB面光源为基础的新一代光源封装技术,在发光角度、散热、安全、工艺简化、降低不良率等方面都更加出色。

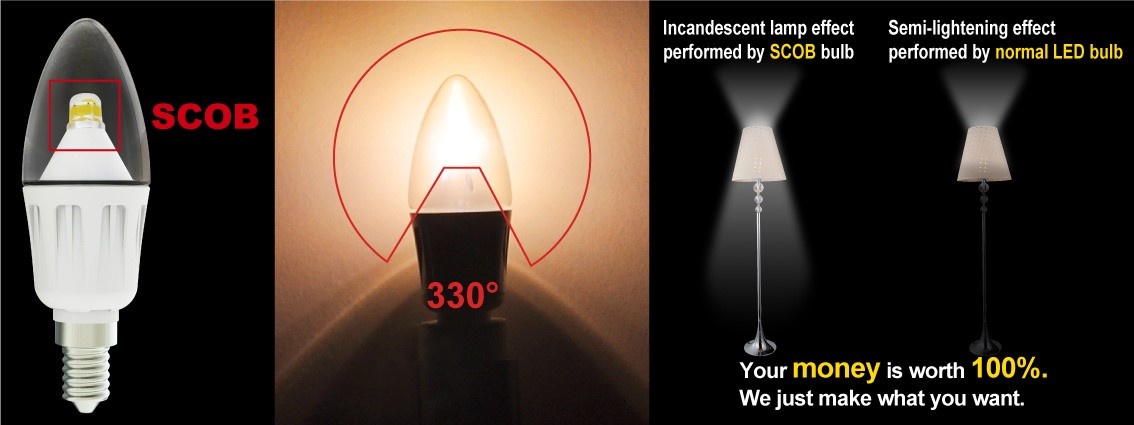

     SCOB将发光晶片通过高纯度金线相连,然后胶合于支架上。该工艺属于裸晶片贴装技术之一,减少中间件的使用,极大的简化工艺并优化散热效率。打破了传统COB光源发光角度小于170°的限制,达到了330°,是LED成品光源的一大突破。

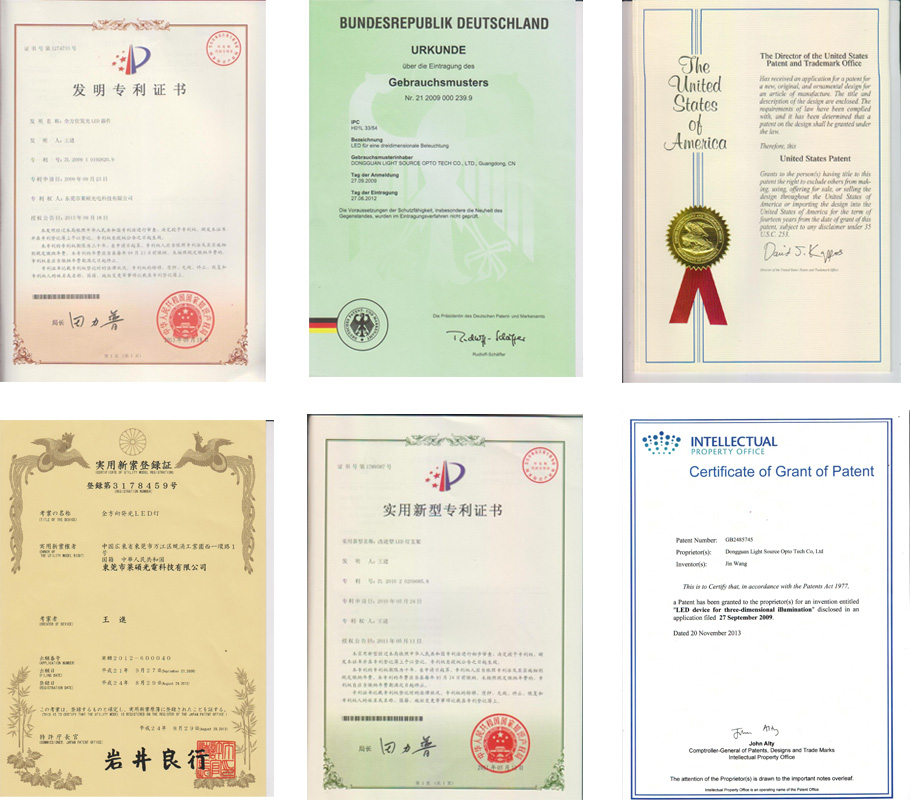

      该项技术是由东莞市莱硕光电科技有限公司全球首创,申请了中国、美国、德国、英国、日本等国家的发明专利。


SCOB立体光源封装工艺

1.测试支架 
        用直流电源测试支架正极和负极,检查支架是否有短路现象,主要目的是检查支架生产和电镀过程中正极负极出现导通,生产是出现漏电或短路不良。(支架为LEISO专利特殊合金材料,散热性能极佳)


        2.固晶

 将发光晶片通过高导热材料固定在支架上,固晶过程晶片要平稳与支架接触,以便晶片工作时热量均匀导出,导热材料布满晶片底部,增加晶片和支架导热效率,防止高温是晶片与支架脱离;

        3.焊线 

        使用1.2mil 99.99%纯度金线将晶片电极采用不同串并结构与支架连接,焊线注意焊接温度、超声波功率和时间配合,确保焊接金球与晶片支架接触良好,焊接后避免碰撞和振动,防止金线断裂或塌线,造成不良;

        4.点粉 

         采用蓝光晶片和荧光粉产生白光技术形成白光,使用高显色效果的绿色荧光粉和红色荧光粉与高导热硅胶混合,均匀涂覆在蓝光晶片表面,产生最高Ra98显色指数白光;

        5.封胶

         采用高折射率硅胶和扩散粉混合材料,在点好荧光粉的支架上,形成一层保护层,避免金线断裂,并起到透镜和外形作用;

        6.测试

         要进行两次测试,第一次筛选电性不良,主要是死灯和漏电;第二次筛选光学不良,主要是光通量、色温、显指和色坐标;



SCOB光源优势

       1.全角度发光,无刺眼炫光。

        颗粒LED光源功率越大光线越刺眼,不适合家庭使用;SCOB光源采用全角度生产工艺,发光更贴近传统灯发光,解决了LED发光的眩光问题,使用范围更广,更安全。

       2. 高导热,低光衰,长寿命。

       早期LED封装技术散热设计不良,LED二次焊接后即使用大量散热器也无法快速导出热量,导致成品led灯具光衰极快。SCOB光源采用集成封装工艺生产,直接将芯片贴装在导热性能极佳的合金架上,合金支架直接和散热器件连接,减少中间层,散热效率比灯珠式led光源提高几十倍,大幅度降低了LED光源的光衰,有效保证了LED灯具的使用寿命。

       3. 性能稳定,组装简易,应用方便。

       颗粒式led灯珠组合成一盏灯具需要二次焊接再组装整灯,成本高,故障多,无形中大幅增加了企业的生产成本;SCOB光源整体封装成型,实现了LED照明灯具光源的模块化生产,用户无需二次加工即可使用,使用简单,可直接应用于整灯生产,同时避免回流焊或波峰焊接造成LED高温损伤。

       4.发光无频闪,无紫外线波段,绿色环保,更符合节能环保需求。
